Un réseau virtuel sans pfsense

Présentation⚓

Le réseau NAT isolé va permettre aux machines virtuelles se4ad et se4fs de communiquer entre elles, de communiquer avec l'extérieur (pour l'installation et les mises à jour), mais également de permettre un accès à certains services depuis la machine hôte, notamment pour l'accès SSH et l'accès à l'interface web de gestion du se4fs.

Avantages de cette solution : on ne mobilise pas une partie de la mémoire à accès rapide (RAM) disponible pour le proxy et la communication entre la machine hôte et les machines virtuelles est facilitée.

Création du réseau NAT isolé⚓

L'ajout d'un réseau NAT se fait dans les préférences du logiciel VirtualBox, dans la partie Réseau.

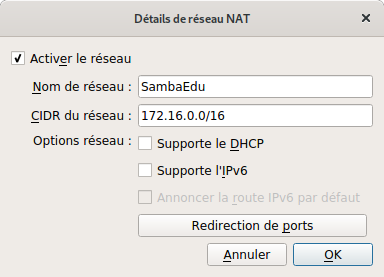

On pourra créer un réseau nommé SambaEdu avec les caractéristiques suivantes :

  • CIDR du réseau : 172.16.0.0/16
  • Désactiver le DHCP car c'est le se4fs qui sera DHCP sur ce réseau.

Avec cette configuration, la passerelle du réseau aura pour IP : 172.16.0.1

Il est possible de vérifier les paramètres de notre réseau en console, à l'aide de la commande :

vboxmanage natnetwork list

On obtiendra un résultat similaire à ceci :

NetworkName: SambaEdu

IP: 172.16.0.1

Network: 172.16.0.0/16

IPv6 Enabled: No

IPv6 Prefix: fd17:625c:f037:2::/64

DHCP Enabled: No

Enabled: Yes

loopback mappings (ipv4)

127.0.0.1=2

Configuration d'une VM⚓

Lors de la création d'une VM (Machine Virtuelle), on choisira alors le réseau NAT précédemment créé.

Paramétrage de la redirection de ports⚓

Il peut être utile de rendre accessible depuis la machine hôte :

  • le port 22 du se4ad pour accéder à la machine en SSH,
  • le port 22 du se4fs pour accéder à la machine en SSH,
  • le port 80 du se4fs pour accéder à l'interface web.

Pour ce faire, rendez-vous dans les paramètres de VirtualBox, dans la partie réseau :

Cliquez sur l'icône jaune de modification du réseau.

Cliquez sur le bouton Redirection de ports.

On pourra ainsi accéder :

  • au se4ad en ssh depuis l'ordinateur hôte en saisissant : ssh -p 4422 root@localhost,
  • au se4fs en ssh depuis l'ordinateur hôte en saisissant : ssh -p 4423 root@localhost,
  • à l'interface web depuis l'ordinateur hôte accédant avec un navigateur à l'adresse http://localhost:4480.

Attention

Les ports hôtes doivent avoir des valeurs supérieures à 1024.

Remarque

L'utilisation de l'IP hôte 0.0.0.0 permet de ne pas avoir à spécifier l'IP de l'hôte, ce qui peut être utile si votre machine dispose d'une IP différente en filaire et en wifi, ou entre chez vous et votre établissement.

Truc & astuce

On pourra vérifier la mise en place des redirections en console, à l'aide de la commande :

vboxmanage natnetwork list

Qui devrait retourner un résultat similaire à celui-ci :

NetworkName: SambaEdu

IP: 172.16.0.1

Network: 172.16.0.0/16

IPv6 Enabled: No

IPv6 Prefix: fd17:625c:f037:2::/64

DHCP Enabled: No

Enabled: Yes

Port-forwarding (ipv4)

Interface web se4:tcp:[0.0.0.0]:4480:[172.16.255.2]:80

ssh se4ad:tcp:[0.0.0.0]:4422:[172.16.255.1]:22

ssh se4fs:tcp:[0.0.0.0]:4423:[172.16.255.2]:22

loopback mappings (ipv4)

127.0.0.1=2
